強弱電井探火管滅火裝置設計實例

作者：發布時間：2023-06-19 17:54:24點擊：19746

信息摘要：

一、設計內容:

本設計為強電井、弱電井探火管式自動探火滅火裝置設計方案。

二、設計依據:

1、《探火管滅火裝置技術規程》CECS345:2013

2、《氣體滅火系統設計規范》GB50370-2005

3、《氣體滅火系統施工及驗收規范》GB50263-2007

4、《建筑設計防火規范》GB50016-2014

5、《火探管式自動探火滅火裝置設計、施工及驗收規范》DB104-231-2005

三、設計條件：

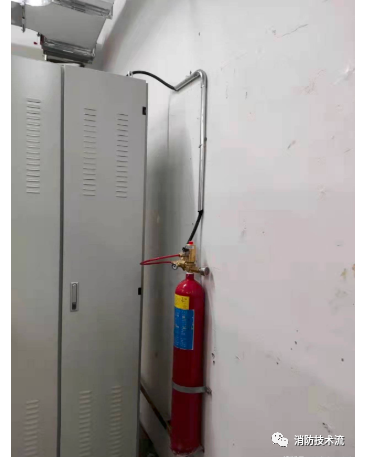

1、探火管滅火裝置采用局部全淹沒式滅火方式，要求所保護的設備相對封閉或空間相對封閉。

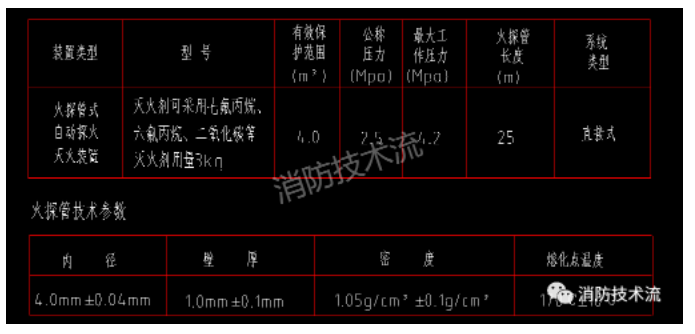

2、基本設計參數:

四、設計說明:

1、滅火方式

探火管滅火裝置的工作原理是當火災發生時，距高火源上部1米范圍內經充壓的火探管最薄弱處在一定溫度下爆破，從而引發探火管滅火裝置啟動并釋放滅火介質到保護區域達到自動探火/滅火的目的。滅火控制方式為自動。

2、主要零配件:

探火管滅火裝置由容器閥、探火管、壓力表、壓力止回閥/壓力開關、和各種專用零配件組成。

3、滅火藥劑可選用七氟丙烷、六氟丙烷、二氧化碳等符合規范允許使用的藥劑。

五、安裝要求:

1、滅火劑容器須以瓶架妥善固定，盡可能靠近保護對象并直立安裝，安裝處溫度在0℃-50℃范圍內。

2、所有探火管及主要組件的連接應采用專用的接頭等零配件，以保證其密封性當需穿過墻壁或箱體應安裝專用接頭或保護件以防磨損。

3、探火管需用固定夾固定。火探管固定夾間距不大于0.5m，釋放管固定夾間距不大于1.5m。

4、探火管的安裝離保護對象不應超過1m不應緊貼在超過80℃的表面。

5、探火管終端的壓力表應安裝在被保護區域的外部或便于檢查的部位。

6、探火管最小彎曲半徑不應小于30mm。

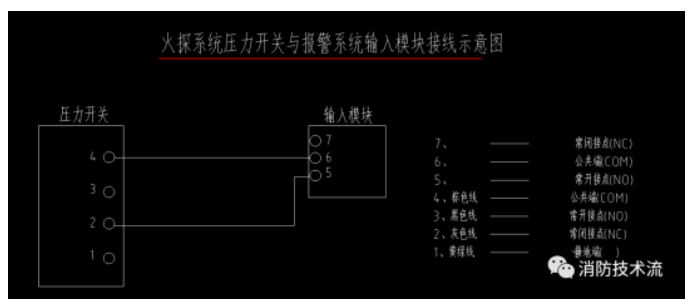

7、每套探火管滅火裝置預留一個開關量信號接到主報警系統，需要電氣提供一個配套的模塊。

六、維護管理要求

1、探火管滅火裝置驗收合格后應將火探系統處于正常工作狀態，并將探火管滅火裝置警告標志貼在保護區域或設備外。

2、探火管滅火裝置應定期進行管理、檢測、維護，每月檢查終端壓力表是否處于綠色范圍，每月檢查噴頭是否完好，清除異物。
